Единая система телеметрии (на примере АСУТП ОАО "Воронежоблгаз")
Компанией ICM по техническому заданию ОАО "Воронежоблгаз" в кратчайшие сроки разработана и внедрена АСУТП распределения газа на территории Воронежской области.

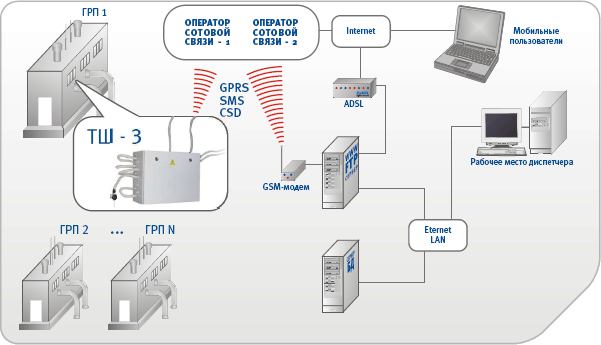

СТРУКТУРА СИСТЕМЫ
ЗАДАЧЕЙ ТЕЛЕМЕТРИЧЕСКОЙ СИСТЕМЫ ЯВЛЯЕТСЯ КОНТРОЛЬ СЛЕДУЮЩИХ ТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРОВ
Аналоговые сигналы (мгновенные значения, архив за произвольный период):
- давление газа на входе в ГРП (ШРП)
- давление газа на выходе из ГРП (ШРП) по каждому трубопроводу
- температура газа на входе в ГРП (ШРП)
- температура воздуха внутри ГРП (ШРП)
- температура наружного воздуха
- защитный потенциал на трубопроводе (СКЗ)
- силу тока (СКЗ)
- напряжение (СКЗ)
- сопротивление анодов (СКЗ)
Дискретные сигналы (оповещение, архив срабатываний):
- уровень загазованности в технологическом помещении
- уровень загазованности в помещении котельной
- состояние датчиков охранной сигнализации
- состояние датчика ПЗК
- наличие электроснабжения ГРП(ШРП, СКЗ)
При необходимости к телеметрической системе подключаются исполнительные устройства для:
- управления задвижками
- электромагнитными клапанами
- сиренами и т.д.
В системе предусмотрена возможность задания для контролируемых параметров сети газоснабжения верхнего и нижнего пределов, выход текущих значений за которые инициирует сигнал «Тревога», а также верхнего и нижнего пределов, выход текущих значений за которые инициирует сигнал «Авария». Установка и изменение указанных пределов производятся удаленно из диспетчерского центра без выезда специалистов для непосредственного программирования контроллера.
С целью повышения надежности подсистемы связи каждый модуль ТШ3 обеспечивает 2 независимых GSM-канала (используются сети разных операторов сотовой связи) .
Подсистема телеметрии обеспечивает следующие режимы сбора информации: циклический опрос первичных измерительных приборов, интеллектуальных счетчиков с записью данных в унифицированный архив с привязкой к точному времени; мгновенный опрос состояния измерительного комплекса при возникновении аварийной ситуации или по запросу диспетчера.
В безаварийном режиме информация о параметрах газоснабжения по инициативе телеметрического модуля нижнего уровня передается в центральный диспетчерский пункт АСДК один раз за установленный интервал времени, который для каждого контролируемого объекта может удаленно задаваться по команде диспетчера центральной АДС. Во время сеанса связи передаются данные, содержащие усредненные значения всех контролируемых параметров газоснабжения за каждый час.
В случае возникновения нештатной ситуации по инициативе телеметрического модуля нижнего уровня в АДС райгаза и центральный диспетчерский пункт отправляется сообщение, содержащее код ГРП(ШРП, СКЗ), код нештатной ситуации и текущие значения контролируемых параметров, соответствующие времени наступления события, а также архив ежеминутных значений контролируемых параметров за один час, предшествующий времени наступления события.
При получении запроса на передачу информации от какой-либо сторонней системы телеметрический модуль производит аутентификацию вызывающего абонента и в случае успешной авторизации передает данные о текущем состоянии контролируемого объекта.
Подсистема телеметрии обеспечивает буферизацию всей собираемой информации на случай отказа во всех каналах связи на срок не менее семи суток. Запись новой информации осуществляется с вытеснением наиболее старой. Осуществляется ведение журнала нештатных ситуаций (не менее 100 событий) с фиксацией времени их начала и окончания, а также сохранением мгновенных значений контролируемых параметров газоснабжения, соответствующих времени наступления нештатной ситуации.
Программное обеспечение диспетчерского центра включает в себя стандартные средства для поддержки работы FTP, WWW. сервера, сервер БД а, также, средства визуализации архивной информации и запроса мгновенных значений контролируемых параметров. Для интеграции системы телеметрии в имеющиеся на предприятиях ГИС разработаны соответствующие интерфейсные модули. Система позволяет конструировать и отображать любые таблицы, графики, отчеты.
